製品案内 ノイズカットトランス
ノイズカットトランス スタンダードモデル
| 共通仕様 | |
|---|---|
| 相数線式 | 単相二線式 |
| 周 波 数 | 50/60Hz |
| 入力電圧 | 指定による |
| 出力電圧 | 指定による |
| 絶縁種別 | E種 |
| 絶縁抵抗 | DC1000Vメガーにて100MΩ以上 |
| 耐 電 圧 | JEC-2200 に基づく |
| 周囲温度 | 0～40℃ |
| 周囲湿度 | 90％以下 (結露なきこと） |
| 型式 | 出力容量 | 外形寸法 (mm) | 質量 | 図面 | ||
|---|---|---|---|---|---|---|
| W | D | H | kg | |||
| NSL-100 | 100VA | 104 | 102 | 88 | 3.5 | |
| NSL-150 | 150VA | 105 | 125 | 90 | 5.5 | |
| NSL-200 | 200VA | 122 | 127 | 104 | 6.0 | |
| NSL-300 | 300VA | 122 | 147 | 104 | 7.1 | |
| NSL-500 | 500VA | 143 | 162 | 119 | 11.0 | |
| NSL-750 | 750VA | 159 | 178 | 136 | 16.5 | |
| NSL-1k | 1kVA | 159 | 210 | 136 | 20.0 | |
| NSL-1.5k | 1.5kVA | 177 | 222 | 152 | 27.5 | |
・モデルチェンジ等により詳細が変更になることが御座います。

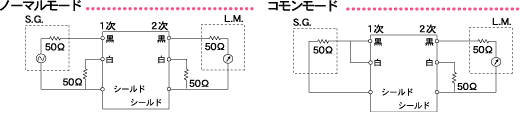

| 測定回路図 |

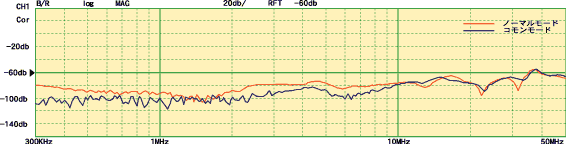

| グラフ |
↑ ページトップへ
ノイズカットトランス 端子台モデル
| 共通仕様 | |
|---|---|
| 相数線式 | 単相二線式 |
| 周 波 数 | 50/60Hz |
| 入力電圧 | 指定による |
| 出力電圧 | 指定による |
| 絶縁種別 | E種 |
| 絶縁抵抗 | DC1000Vメガーにて100MΩ以上 |
| 耐 電 圧 | JEC-2200 に基づく |
| 周囲温度 | 0～40℃ |
| 周囲湿度 | 90％以下 (結露なきこと） |
| 型式 | 出力容量 | 外形寸法 (mm) | 質量 | 図面 | ||
|---|---|---|---|---|---|---|
| W | D | H | kg | |||
| NSL-100 | 100VA | 104 | 102 | 88 | 3.5 | |
| NSL-150 | 150VA | 105 | 125 | 90 | 5.5 | |
| NSL-200 | 200VA | 122 | 127 | 104 | 6.0 | |
| NSL-300 | 300VA | 122 | 147 | 104 | 7.1 | |
| NSL-500 | 500VA | 143 | 162 | 119 | 11.0 | |
| NSL-750 | 750VA | 159 | 178 | 136 | 16.5 | |
| NSL-1k | 1kVA | 159 | 210 | 136 | 20.0 | |
| NSL-1.5k | 1.5kVA | 177 | 222 | 152 | 27.5 | |
・モデルチェンジ等により詳細が変更になることが御座います。
↑ ページトップへ
ノイズカットトランス 特許取得モデル
| 共通仕様 | |
|---|---|
| 相数線式 | 単相二線式 |
| 周 波 数 | 50/60Hz |
| 入力電圧 | 指定による |
| 出力電圧 | 指定による |
| 絶縁種別 | F種 |
| 絶縁抵抗 | DC1000Vメガーにて100MΩ以上 |
| 耐 電 圧 | JEC-2200 に基づく |
| 周囲温度 | 0～40℃ |
| 周囲湿度 | 90％以下 (結露なきこと） |
| 型式 | 出力容量 | 外形寸法 (mm) | 質量 | 図面 | ||
|---|---|---|---|---|---|---|
| W | D | H | kg | |||
| NSX-2k | 2kVA | 270 | 330 | 251 | 40.0 | |
| NSX-3k | 3kVA | 270 | 360 | 251 | 50.0 | |
| NSX-5k | 5kVA | 310 | 390 | 291 | 78.0 | |
| NSX-6k | 6kVA | 310 | 410 | 291 | 90.0 | |
| NSX-7.5k | 7.5kVA | 370 | 430 | 354 | 113.0 | |
| NSX-10k | 10kVA | 370 | 470 | 355 | 136.0 | |
| NSX-15k | 15kVA | 500 | 550 | 430 | 235.0 | |
| NSX-20k | 20kVA | 500 | 580 | 430 | 280.0 | |
・モデルチェンジ等により詳細が変更になることが御座います。
↑ ページトップへ
ノイズカットトランス ケース収納モデル
| 共通仕様 | |
|---|---|
| 相数線式 | 単相二線式 |
| 周 波 数 | 50/60Hz |
| 入力電圧 | 指定による |
| 出力電圧 | 指定による |
| 絶縁種別 | B種 |
| 絶縁抵抗 | DC1000Vメガーにて100MΩ以上 |
| 耐 電 圧 | JEC-2200 に基づく |
| 周囲温度 | 0～40℃ |
| 周囲湿度 | 90％以下 (結露なきこと） |
| 型式 | 出力容量 | 外形寸法 (mm) | 質量 | 図面 | ||
|---|---|---|---|---|---|---|
| W | D | H | kg | |||
| NSA-1k | 1kVA | 230 | 225 | 345 | 25.0 | |
| NSA-2k | 2kVA | 260 | 255 | 400 | 40.0 | |
| NSA-3k | 3kVA | 280 | 275 | 415 | 60.0 | |
| NSA-4k | 4kVA | 290 | 325 | 415 | 70.0 | |
| NSA-5k | 5kVA | 300 | 325 | 440 | 80.0 | |
・モデルチェンジ等により詳細が変更になることが御座います。
↑ ページトップへ
